ZJHP精小型气动单座调节阀

ZJHP精小型气动单座调节阀

  • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
  • 价格合理:高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!

产品简介:
      ZJHP精小型气动单座调节阀采用顶导向结构,阀体结构紧凑,流体通道呈现S流线型,压降损失小流通量大,可调范围振动性强的特点,阀座关闭性能符合GB/T4213-92标准,调节阀配用多弹簧式薄膜执行机构,具有结构小输出力大,更适用于要求可靠性及关闭性能高的高温、低温及阀前后压差不大场合下使用。如果您还想了解其他气动调节阀系列产品请点击:http://www.zjtjv.com




ZJHP精小型气动单座调节阀标准技术参数




    【阀体】
形        式:直通单座铸造球形阀
阀 尺 寸:DN20-200
额定压力:PN16、PN40、PN63、PN100
连接形式:法兰(标准型)螺纹、焊接(须用户指定)
法兰标准:钢制法兰按GB9113-200、JB/T-94
密封面形式:PN16为凸面
                        PN40、PN63、PN100为凹凸面
材        料:ZG230 ~ 450
                    ZG1Cr18Ni9Ti
                    ZG1Cr18Ni12Mo2Ti
结构形式:标准型(-20℃ ~ +200℃ )
                    低温型(-60℃ ~ -196℃ )
                    散热型(-40℃ ~ +450℃ )
                    波纹管密封型
压盖形式:压板式
填        料:V型聚四氟乙烯填料,柔性石墨填料
垫        片:型式--齿型和平型
                    材料--F4/改性F4,不锈钢+石墨


    【阀作用(阀芯正装)】
气关式FO(配正作用执行机构):
                   当气源故障时,执行机构弹簧将阀打开
气开式FC(配反作用执行机构):
                   当气源故障时,执行机构弹簧将阀关闭

【附件(根据要求配置)】
                   定位器,空气过滤减压阀,手轮机构,限位开关,
                   电磁阀,阀位传送器,继动器,保位阀,其他


    【阀内组件】
阀        芯:单座柱塞型阀芯
                    金属密封
                    等百分比特性(%C)
                    线性特性(LC)
                    软密封(材料:增强聚四氟乙烯)

   【执行机构】
型         式:多弹簧式薄膜执行机构
                     ZHA-22、ZHA-23、ZHA-45
                     ZHB-22、ZHB-23、ZHB-45
阀 作 用:正作用,反作用
膜片材料:丁晴橡胶夹增强涤沦织物
弹簧量程:20 ~ 100KPa
                    40 ~ 200KPa
                    80 ~ 240KPa
供气压力:0.14 ~ 0.4MPa
信号接口:内螺纹M16X1.5
环境温度:-30℃ ~ +70℃

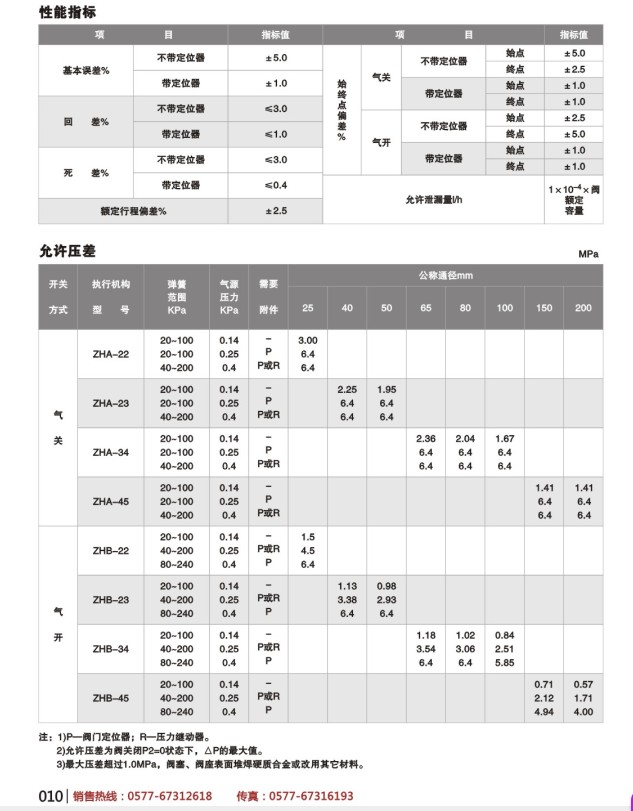

   【性能】
额定Kv值:参照表格1
流量特性:线性,等百分比
可调范围:50:1
阀座泄漏率(对于额定Kv值%):
        金属密封--小于0.01%       (ANSIB16.104-1976IV级)及小于0.001%(为选择项)
        软 密 封--小于0.00001% 以下 (ANSIB16.104-1976IV级)
回         差:带定位器的小于全行程的1%
不带定位器的小于全行程的3% ~ 5%
基本误差:带定位器的小于全行程的±1%
不带定位器的小于全行程的±5%

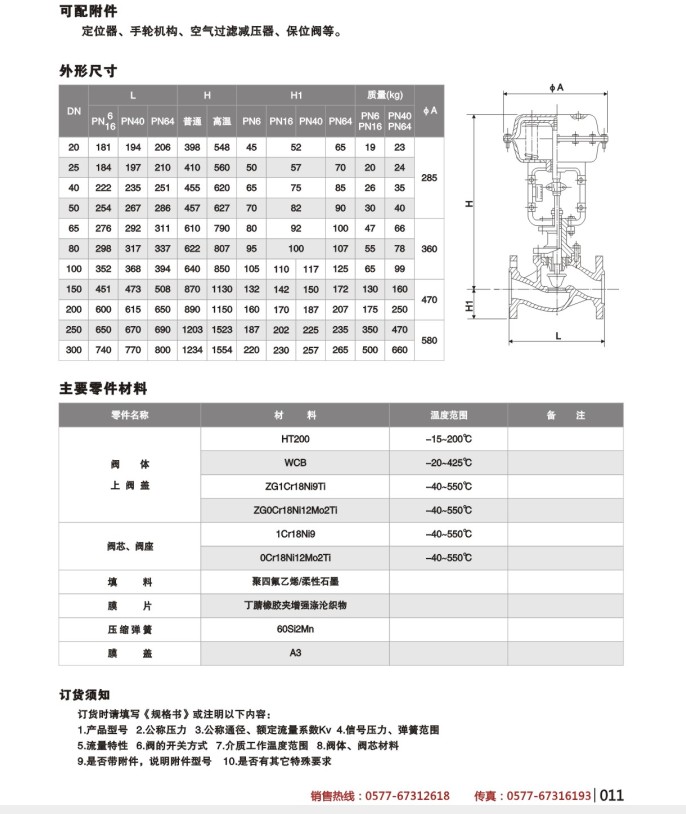

外形尺寸:参照表格2


    【油漆颜色】调节阀的气动执行机构的表面
                              应涂漆,不锈钢或铜质的阀可
                              以不涂漆;阀体上的箭头及文
                              字涂红漆。用户指定色彩也可
                              以。
